网线水晶头的接法

• 网线水晶头的接法分为两种：直连互联法、交叉互联法。
  　　 网线分为四芯网线和八芯网线，但不管是四芯还是八芯，网线常用的接法都是两端使用T568B标准连接

   　　 直连互联法（常用网线接法）：两头同为T568A标准或T568B标准,主要应用于电脑连接到路由器或交换机

   　　 交叉互联法：一头采用T568A标准，一头采用T568B标准，主要应用于电脑连接到电脑


• T568A标准和T568B标准
  　　T568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕

    　　T568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

    　　水晶头线序：从左往右，分别是1 2 3 4 5 6 7 8

   　　 10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据，100BASE-T4 RJ-45对双绞线网线接法的规定如下：

    　　1和2用于发送，3和6用于接收，4和5，7和8是双向线

    　　1和2线必须是双绞，3和6双绞，4和5双绞，7和8双绞

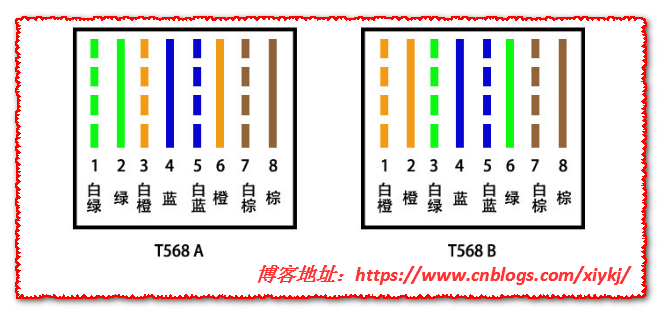

　T568A标准和T568B标准-图

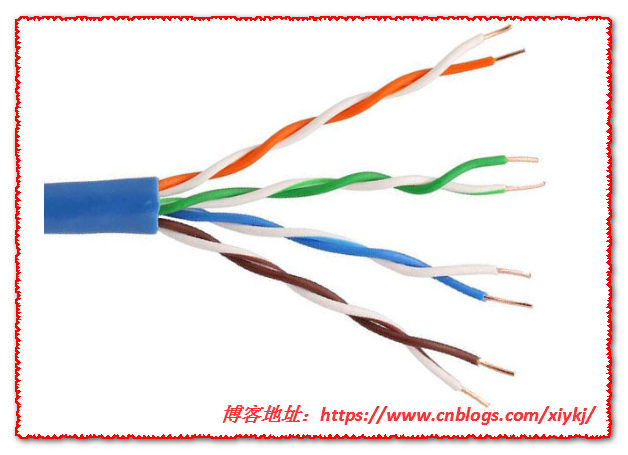

八芯网线（图）

• 八芯网线接法
  　　　　直连互联法（常用网线接法）：

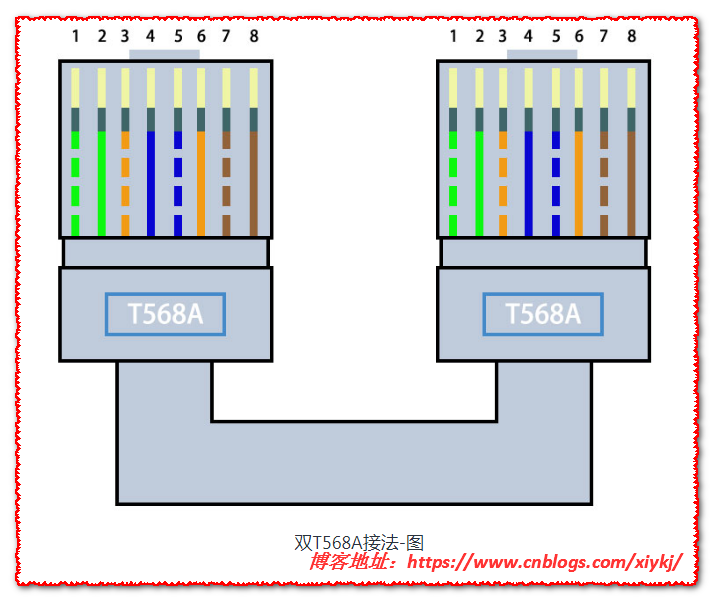

   　　 双T568A接法：两头的接法一样，线序不变，1接白绿，2接绿，3接白橙，4接蓝，5接白蓝，6接橙，7接白棕，8接棕

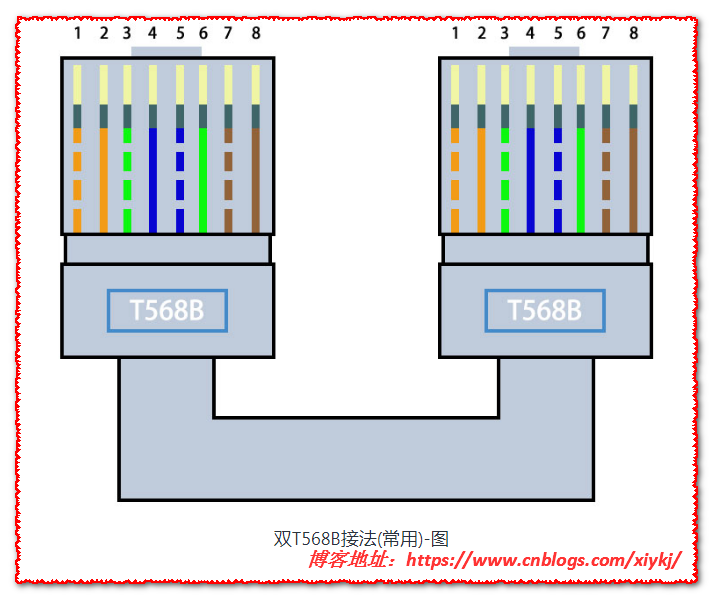

　　　双T568B接法（常用）：两头的接法一样，线序不变，1接白橙，2接橙，3接白绿，4接蓝，5接白蓝，6接绿，7接白棕，8接棕

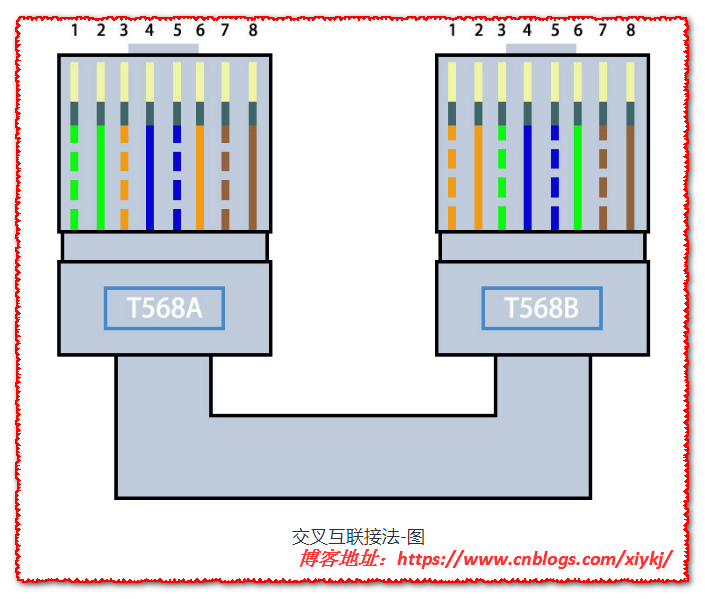

• 交叉互联法：
  　　 两头的接法不一样，线序不变：

  　　 A端：1接白绿，2接绿，3接白橙，4接蓝，5接白蓝，6接橙，7接白棕，8接棕

  　　 B端：1接白橙，2接橙，3接白绿，4接蓝，5接白蓝，6接绿，7接白棕，8接棕

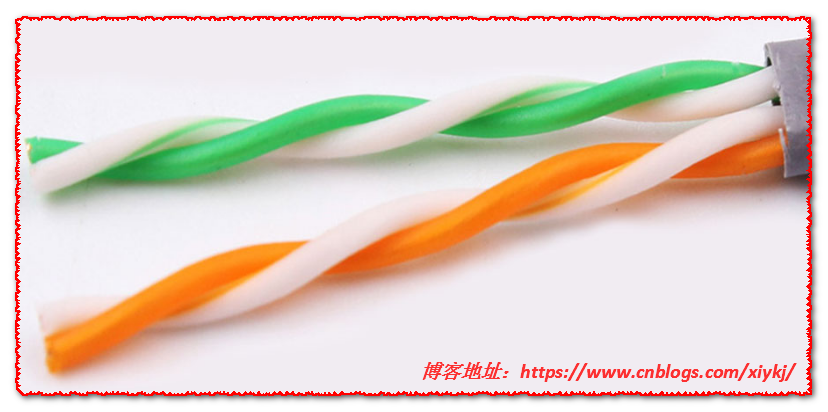

• 四芯网线

• 四芯网线接法
  　　只需要接1 2 3 6线号即可

　　　　直连互联法（常用网线接法）：

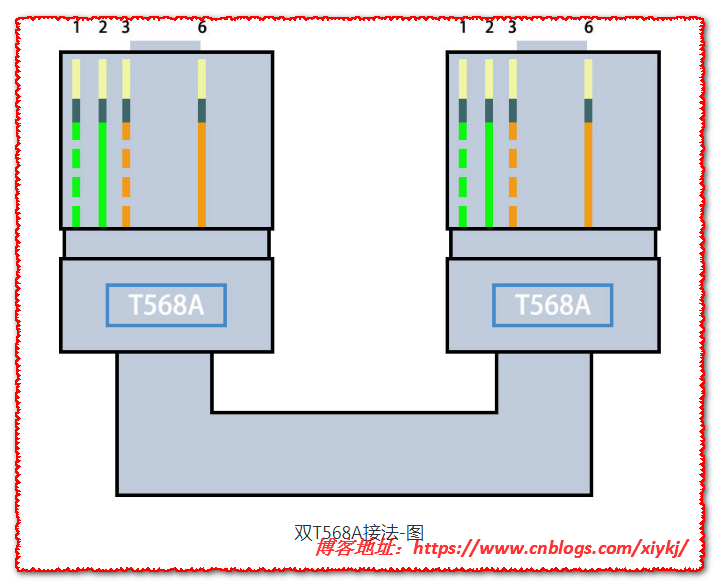

   　　 双T568A接法：两头的接法一样，线序不变，1接白绿，2接绿，3接白橙，6接橙

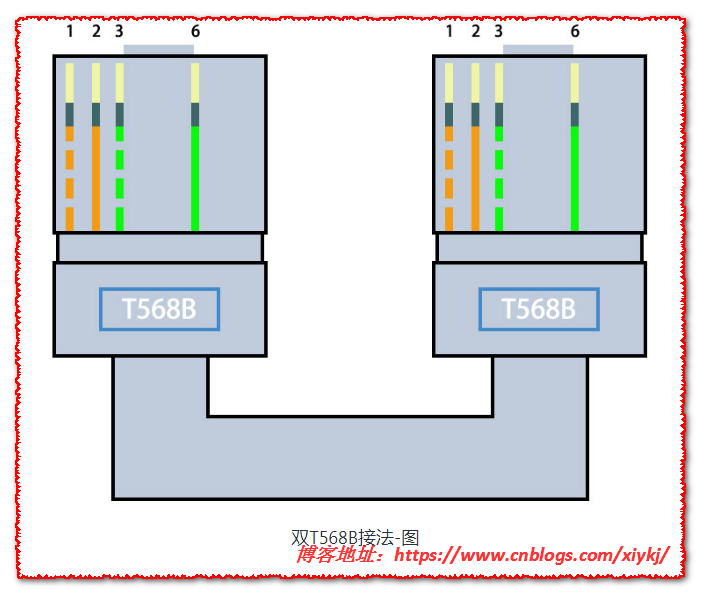

　 双T568B接法（常用）：两头的接法一样，线序不变，1接白橙，2接橙，3接白绿，6接绿

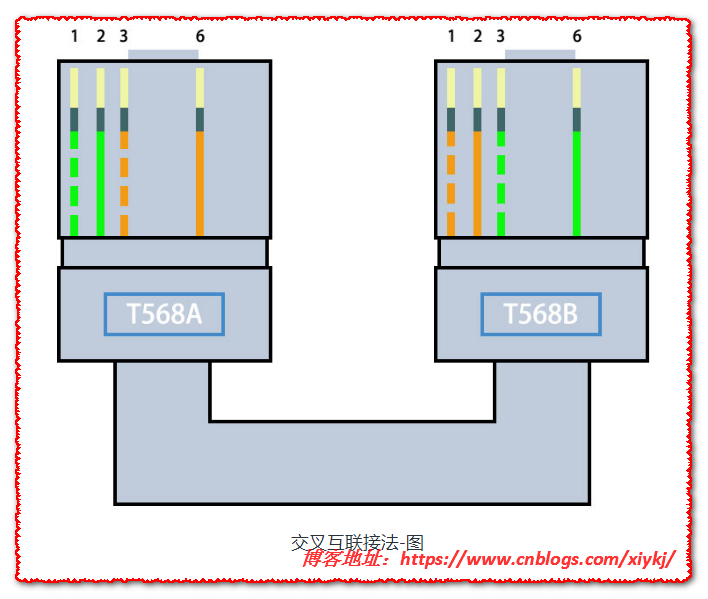

• 交叉互联法：
  　　 两头的接法不一样，线序不变：

   　　 A端：1接白绿，2接绿，3接白橙，6接橙

   　　 B端：1接白橙，2接橙，3接白绿，6接绿
